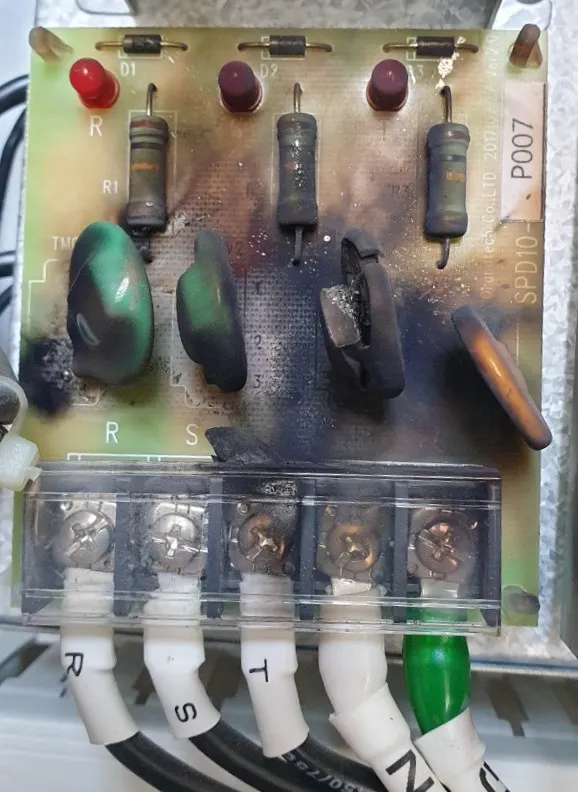

근래 이 모듈의 파손으로 문의가 적지 않게 들어오고 있어서 임시 대처 방법을 알려드립니다.
해당 보드는 입력 R, S, T 상에서 발생되는 써지를 보호하며, 입력 전원이 정상으로 들어오고 있는지 LED 를 통해 모니터링을 해주는 보드입니다.
중간에 이상하게 생긴 소자가 터져서 문제가 되는데 해당 소자는 [전원 모니터링이 있는 써지 보호 소자] 로 TMOV 라는 품명을 가지고 있습니다.

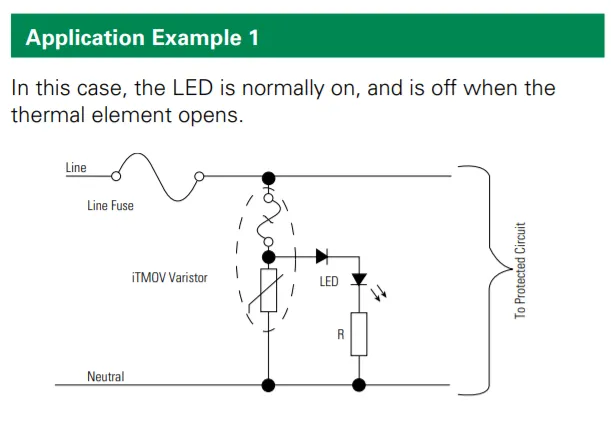

데이터시트를 보면 아래와 같이 간단합니다.
이 부분을 빼면 기본 써지 보호 소자인 Varistor 하고 같은 소자입니다.
SPD10 R-N / S-N / T-N 선간 전압인 220V에 대한 써지 보호소자이니 TNR391~471 정도의 Varistor 를 임시로 달아서 사용할 수 있습니다.
현장에서는 아래와 같이 작업하시면 됩니다.

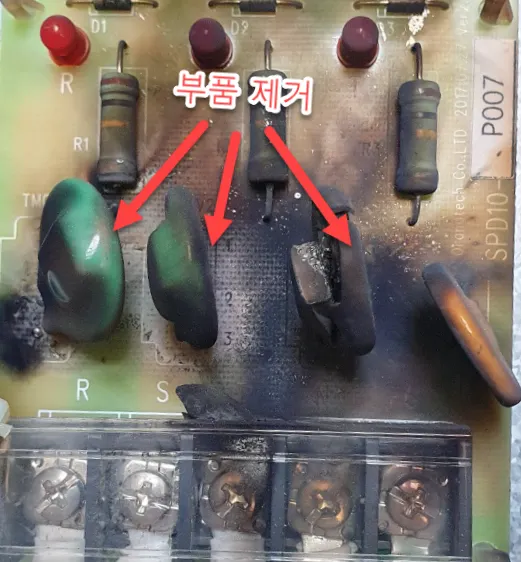

TMOV 부품 제거

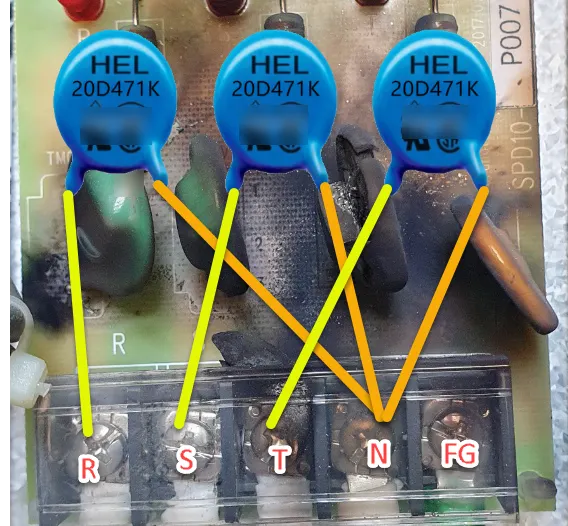

391~471 사이의 Varistor 부품을 연결

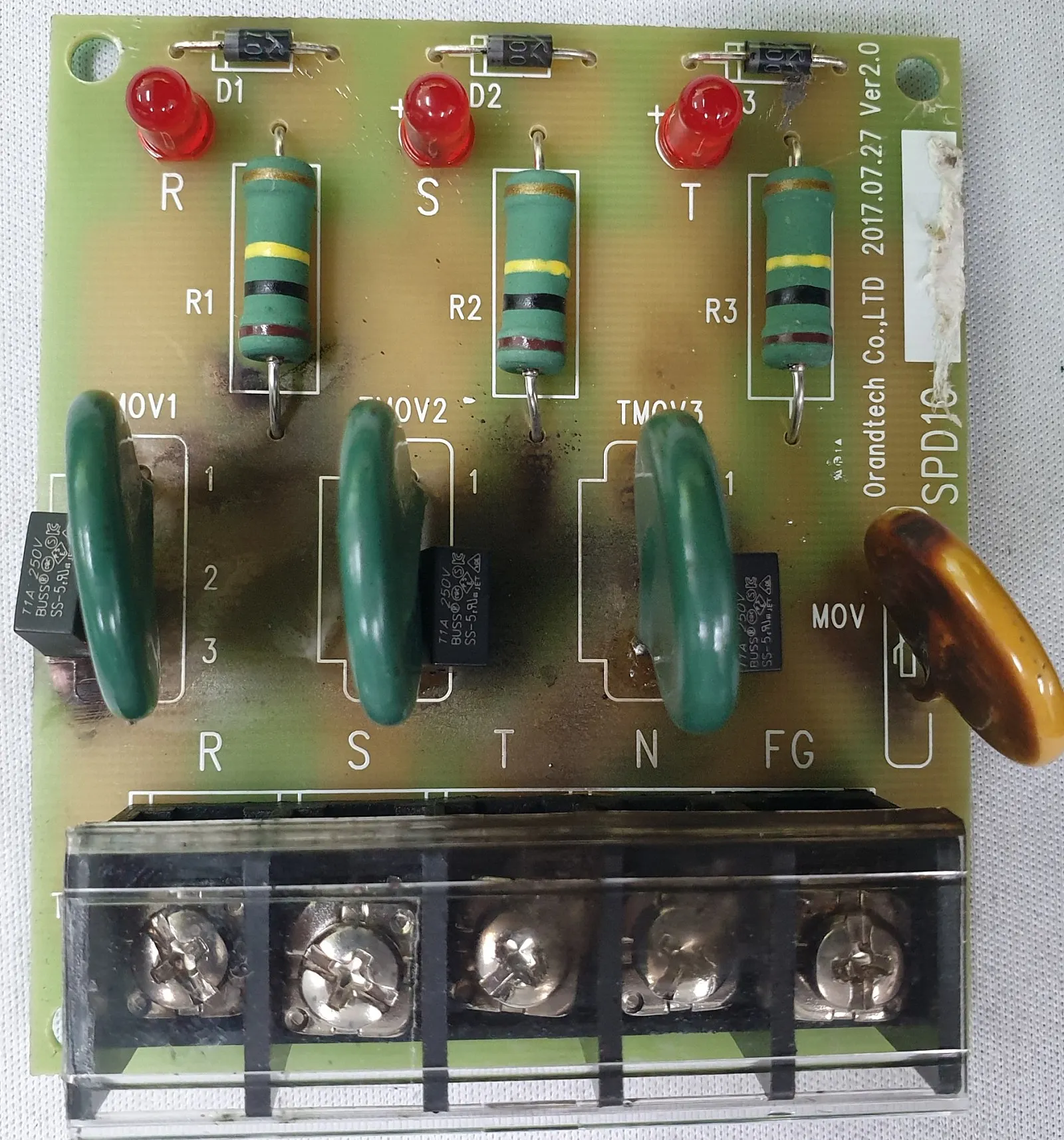

아래 사진은 폐사에서 제품을 수리한 사진입니다. 검정색 사각 부품은 Box Fuse 입니다.
•
XXD391 :
XXD - Varistor 크기 (20이면 20파이로 높을 수록 용량이 증가)
391 - 39*10^1 으로 390V 보다 높은 전압을 차단 (R-N 간 선전압은 220V 이기 때문에 390V 정도면 써지전압으로 분류됨)
•
Varistor에 관한 설명은 인터넷 검색을 활용하시면 자세하게 설명되어 있습니다.
관련 검색어 : 상전압, 선간전압, 바리스터
기초 지식 쌓기
•
상전압은 왜 220V 인지?
•
선간전압이 380V 인 이유
•
바리스터는 언제 왜 사용해야 하는지.
