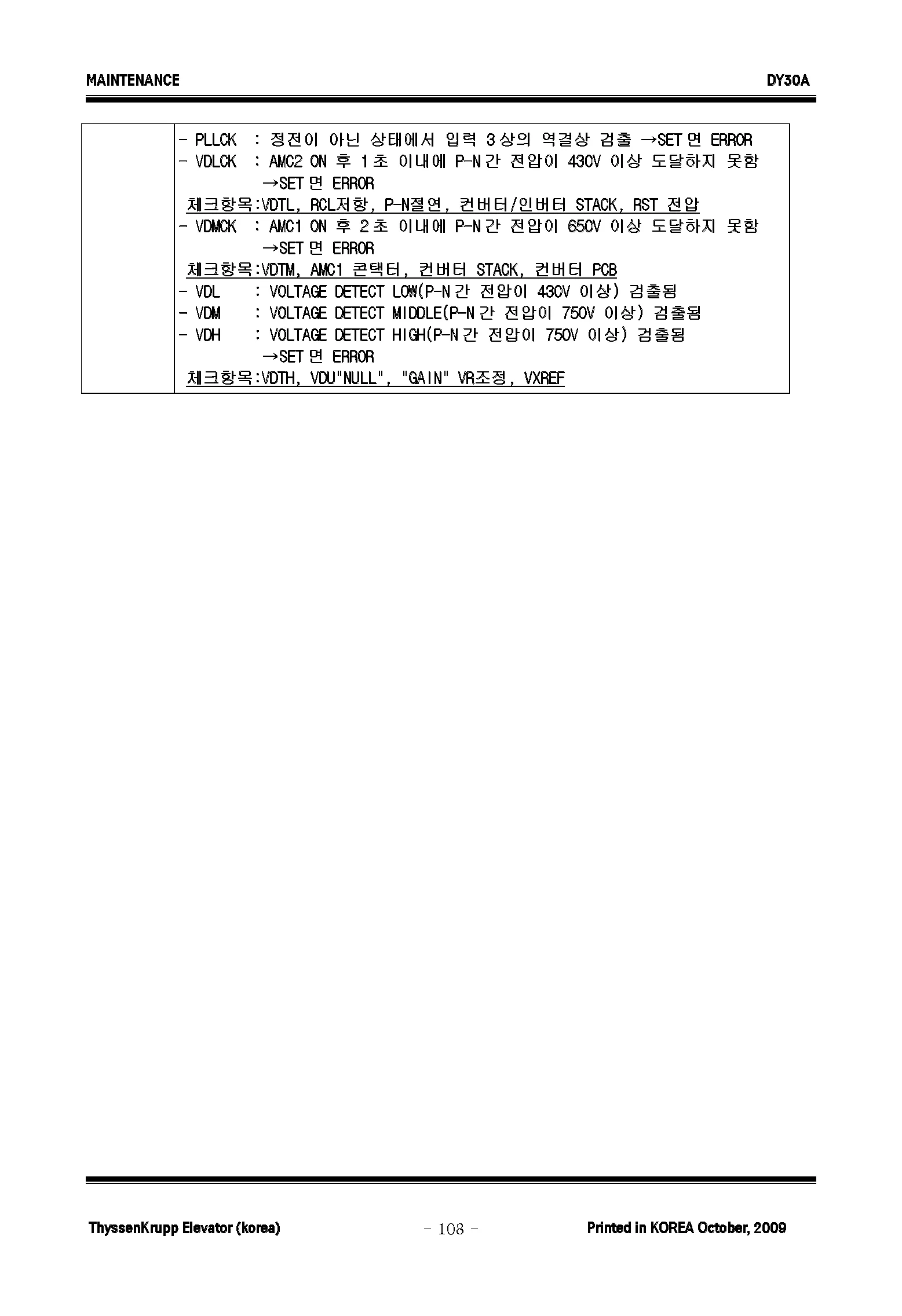

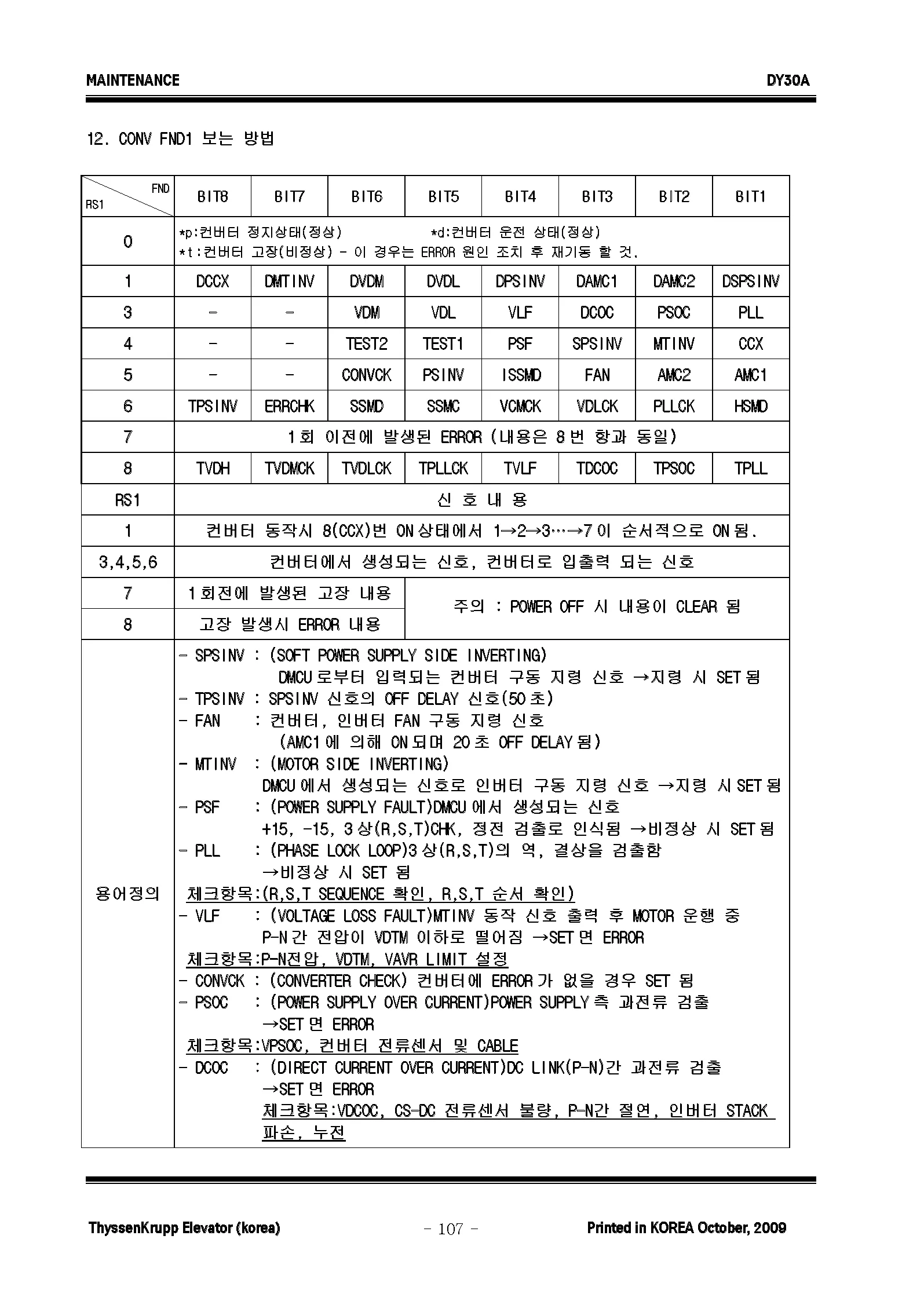

DY-20/30

안전라인 점퍼
Condition Data
Search
Code
원인
Data 3-9
SMB TRIP
3=00 LSMB 4=CAR 위치층 01 SSMBI 5,6=CAR 위치 Pulse 02 XSMB 7-9=미사용
SMC TRIP
3=00 LSMC 4=CAR 위치층 01 SSMCI 5,6=CAR 위치 Pulse 02 XSMC 7-9=미사용
SMD TRIP
3=00 LSMD 4=CAR 위치층 01 SSMDI 5,6=CAR 위치 Pulse 02 XSMD 7-9=미사용
SME TRIP
3=00 LSME 4=CAR 위치층 01 SSMEI 5,6=CAR 위치 Pulse 02 XSME 7-9=미사용
SMD Relevel Time Out SDM Trip 후, 일정시간 내에 레벨에 도착하지 못함. SMSI ON에 의한 SM Trip.
3=EDHSLFL or EDMSLFL 4=Car 위치층 5,6=Car 위치 Pulse 7-9=미사용
CPU Error 또는 CPU Interrupt 발생
2=02 Bus Error 3-9=미사용 03 Address Error 04 불법 명령 수행 05 0-나눗셈 06 CHK 명령 수행 07 TRAPV 명령 수행 08 특권명령 Error 09 TRACE 발생 76 SDMA Interrupt 발생
Brake 이상(CRT Error Code 10) UDX Off 에서 Brake Open 체크 딜레이 타임=2 초 Brake 이상. 1BK 의 접점 이상. BKA, BKAH 신호 이상
3=BKA 신호 4=BKAH 신호 5-9=미사용
Brake 이상(CRT Error Code 10) Brake 닫힘 상태에서 SDRL On. 체크 딜레이 타임=3 초 1BK 의 접점, BKA,BKAH 신호이상
3-9=미사용
Brake 신호 이상 BKA 와 BKAH 신호 서로 다름 체크 딜레이 타임=3 초 1BK 접점이상, Brake 이상, MNIO 기판이상
3=BKA 신호 4=BKAH 신호 5-9=미사용
브레이크 신호 이상(Gearless) Brake Contactor 동작 하였으나 실제 Brake 개방되지 않음, Brake Line 이상, BLS 접점이상
브레이크 신호 이상(Gearless) Brake Contactor 동작 하였으나 실제 Brake 개방되지 않음, Brake Line 이상, BLS 접점이상
Ropebrake 의 제어신호와 제어확인 신호의 합리성 Error
1=제어신호(XRG) 2=확인신호(RGF)
PIT 침수(MRL20 만 적용) Call Service 금지
3-9=미사용 Chcck Time : 1 초
펄스 이상(종단층 감속에러) 5LS 또는 6LS On 으로 SLD 및 SDRH Off 확인 체크 딜레이 타임=0.5 초 펄스 이상. 5,6LS 오동작
3=CAR 위치층 4-9=미사용
펄스 이상(종단층 감속에러) 6LS On 으로 SLD 및 SDRH Off 확인 체크 딜레이 타임=0.5 초 펄스 이상. 6LS 오동작
3=CAR 위치층 4,5=Pulse Counter 6=LS6DL 7=LS5DL
펄스 이상(시브 마모) 최상하층을 Non-Stop 주행시 시브 마모에 의한 펄스 틀림을 체크한다. 미니콘솔로서 마모 체크를 시행하였을 때만 체크하고 오차가 최대치(100mm) 이상일 때.
3,4=펄스 데이타 5,6=EEPROM Save Data 7-9=미사용
펄스 이상(CRT Error Code 16)펄스 보정 에러 레벨 착상시, 보정치를 계산하여 펄스의 닳음이 최대 보정치(600mm) 이상일 때 Pulse Counter 이상 (하드 조정) CPU 오동작 (소음등), 시브 마모
3,4=Pulse Counter 5,6=보정 펄스 data 7-9=미사용 보정치:amemax (SW30:120)
펄스 이상 (CRT Error Code 16) (어드밴스 에러) 노 어드밴스, 역 어드밴스의 체크. 소프트 이상 체크 딜레이 타임=3초
3,4=어드밴스 위치 (펄스 데이터) 5,6=CAR 위치(펄스 데이터) 7-9=미사용
펄스 이상(CRT Error Code 16)(펄스 입력에러) PG의 펄스 데이터를 두 번 읽어 두 개의 값이 일치하지 않을 때. Pulse Counter 이상, 3회 Retry
3,4=입력 데이터1 (펄스 데이터) 5,6=입력 데이터2 (펄스 데이터) 7-9=미사용
펄스 이상(CRT Error Code 16) 주행중에 펄스 카운터가 변환하지 않음 또는 역방향으로 카운터하고 있음.(노펄스에러) <체크타임> 아래 시간 내에 변화하지 않으면 에러발생. 8mm이하 -> 미 체크, 60mm이하 -> 100mm/sec 300mm이하 → 20mm/sec, 300mm이상 -> 10mm/sec Pulse Counter 이상(하드 조정), PG 이상
3,4=CAR 위치 (펄스 데이터) 5-9=미사용
펄스 이상(CRT Error Code 16) Pulse Counter에 펄스값을 써넣은 뒤에 다시 읽어서 맞는지 여부를 체크한다. (6회) Pulse Counter 이상
3,4=Pulse Counter (펄스 데이터) 5-9=미사용
펄스 이상 (펄스값 이상) PG의 펄스 수가 승강 행정 보다 일정치 이상 빗나고 있음. 최 상하층 ±400mm Pulse Counter 이상, 과다 Slip
3-9=미사용 기준 값:cpameval (SW30:110)
강제 감속 FSLD 신호에 의한 강제 감속 발생
3-9=미사용 기 등록 Call Cancel
펄스 이상(종단층 감속에러) 5LS On으로 SLD및 SDRH Off 확인 체크 딜레이 타임=0.5초 펄스 이상. 5LS 오 동작
3=CAR 위치층 4,5=Pulse Counter 6=LS6DL 7=LS5DL
E/L 운행의 지령방향과 역방향으로 주행
3=주행명령 UP 4=주행명령 DOWN
도어 이상 (호개 지령에러) 문 열림 불가조건에서 DT On Check 체크 딜레이 타임=0.5초 MNCU 소프트 이상
3-9=미사용
도어 이상 (소프트 DCLT) 문 열림 불가조건에서 DC Off. 체크 딜레이 타임=1초 DC 접촉불량. 도어 이상(하드-인터록, 고로)
3 =Car 위치층 4,5=Car Pulse 위치 6-9=미사용 delay time:dcltdat(SW30:B84)
도어 이상 Hall Door는 닫혀 있으나 Car Door가 열려있음. 체크 딜레이 타임=5초 DC 신호이상(입력 게이트 파괴, 단선 등). 입력신호 이상(도어 S/W 에러)
3=DCX 4=HDC 5-9=미사용
DCCI OFF 체크 딜레이 타임=5초 DCCI 신호선, Door Controller
3=DCCI 4=BDCCI 5-9=미사용
Retire Cam 이상 Retire Cam을 On 또는 Off하였으나, Cam 확인 신호가 올바르지 않음 check delay time: 1초 RC/RCK Relay, Cam 신호, 결선 이상
3=정지층 4=Retire Cam 제어신호 5=Retire Cam 확인신호
Real Time Clock 이상 RTC Data가 비정상 이거나, Read할 수 없음.
3-9=미사용
SINGLE AUTO에서 운행 중에 LDS 신호 입력됨.
정지상태에서 운행 방향 지령 없이 Vane을 벗어남.
3= DCX 4= LU 지연신호 5= LD 지연신호 6= LS1지연신호 7= LS2지연신호 8= 도아죤 착상 정지상태 9= R/B 동작조건상태
Car가 움직이던 중에 Door열림. (비상정지 후 근접층으로 착상하여 승객 구출)
3= 고장발생층수 4= DCX 5= F/Hall Door 6= F/Car Door 7= B/Hall Door 8= B/Car Door
TASK Initial Error OS Task가 정상적으로 기동하지 못함. MNCU 불량, Noise등에 의한 BUS Error
3-9=미사용 FND에“TFtt"와"FALT" 표시 (여기서'tt'는 TASK번호)
40번 대의 에러코드는 모두 도어 S/W의 입력 신호 이상이며, 아래 표에 의한 합리성을 판단하고 있음..
3=미사용 4=Car 위치층 5,6=Car Pulse 위치 7-9=미사용 *.40,4C 조건 SW30:2D0=02BC(7초) 이 시간내에 DC가 Off되어야 한다.
23DS 불량
3=미사용 4=Car 위치층 5,6=Car Pulse 위치 7-9=미사용 *.40,4C 조건 SW30:2D0=02BC(7초) 이 시간내에 DC가 Off되어야 한다.
23DS 불량
3=미사용 4=Car 위치층 5,6=Car Pulse 위치 7-9=미사용 *.40,4C 조건 SW30:2D0=02BC(7초) 이 시간내에 DC가 Off되어야 한다.
복합적 불량
3=미사용 4=Car 위치층 5,6=Car Pulse 위치 7-9=미사용 *.40,4C 조건 SW30:2D0=02BC(7초) 이 시간내에 DC가 Off되어야 한다.
18DS 불량
3=미사용 4=Car 위치층 5,6=Car Pulse 위치 7-9=미사용 *.40,4C 조건 SW30:2D0=02BC(7초) 이 시간내에 DC가 Off되어야 한다.
UP/DN Logic 신호이상(CRT Error Code 22) U On에서 UA On 및 DA Off와 D On에서 DA On 및 UA Off를 확인. 체크 딜레이 타임=1초 U/D 시퀀스 이상(MNCU 소프트)
3-9=미사용
입력신호 이상 (SM 에러) SM 신호 Off 또는 영구고장 모드에서 CC가 OFF되지 않음. 체크 딜레이 타임=1.5초 SM 신호이상, MNIO 기판 불량 노이즈 등으로 영구고장 프러그가 On함. PC2 신호 이상
3-9=미사용
입력신호 이상 (CRT Error Code 23) CC OFF 지령에서 CC Off하지 않음. 체크 딜레이 타임=1.5초 MNIO 기판 불량. PC2 신호 이상
3-9=미사용
입력신호 이상(CRT Error Code 24) 펄스 위치와 종단층 검출 신호 합리성 이상 체크 딜레이 타임=1초 5,6LS 이상, Pulse Counter, PG 이상
3=Car 위치층 4,5=Car Pulse 위치 6=topf 7=botf
DT 신호 ON 상태에서 DC신호가 OFF 되지 않고, 18CS ON됨. DC 신호 이상. check delay time:1000ms
3=DCX(F) 6=BDCX 4=HDC(F) 7=BCDC 5=CDC(F)
입력신호 이상 (도어 S/W 이상) Error Code 40~4F가 1초 이상 유지됨.
3-9=미사용
입력신호 이상 (도어 S/W 이상) Error Code 40~4F가 1시간 이내에 5회 이상 발생함.
3-9=미사용
입력신호 이상 (CRT Error Code 25) Error Code 60~7F가 3초 이상 유지됨.
3-9=미사용
입력신호 이상 (착상 S/W 이상) Error Code 60~7F가 1시간 이내에 5회 이상 발생함.
3-9=미사용
DOOR 신호 합리성 이상. DT 신호에 따른 DOOR신호의 합리성 이상.
3=0,0,0,0,DT,DCX,18DS,23DS 4-9=미사용
