LCD Display
내용 설명
추가정보 내용
원인 또는 처리

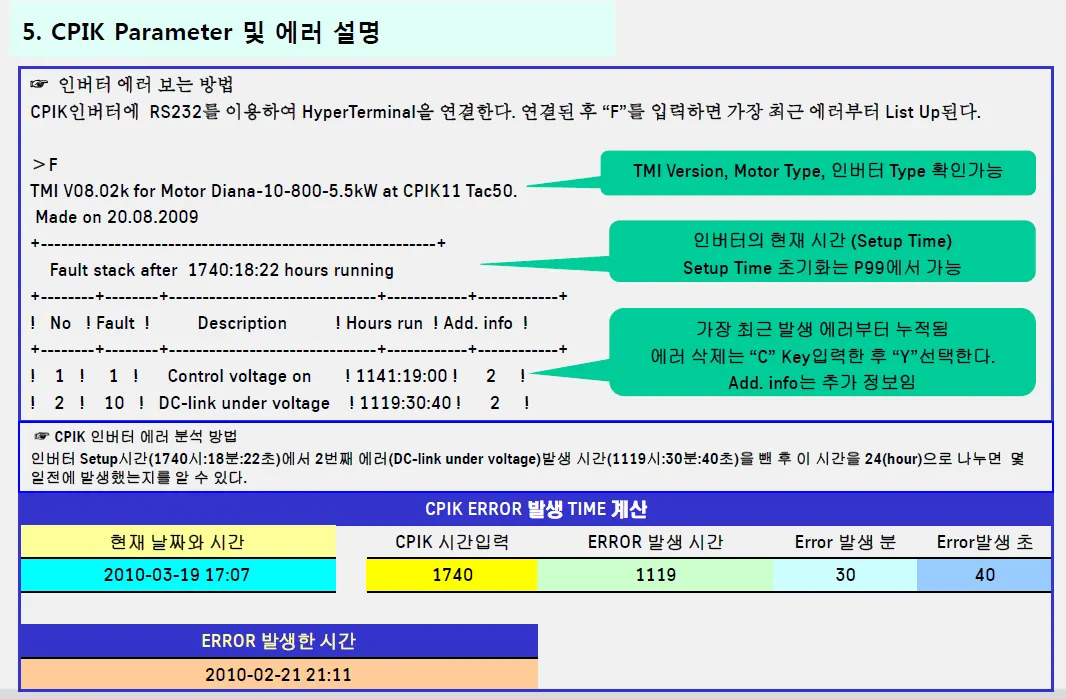

CPIK의 응답 상태
인버터 전원 OFF/ON
1:EPROM data
2:EEPROM data
에러 아님. 추가정보가 2인 경우 파라메터가
EEPROM data를 갖고 동작하고 있음을 의미함.
1. EEPROM Sum 에러
2. EPROM 데이터 에러
<>0:EEPROM
=0:EPROM
1.EEPROM에러일 경우
1)공장 값 load후 현장 값 설정
2)EEPROM 포맷(P99의 Mode3)
2.EPROM 에러일 경우 EPROM교체
1. 과전류(HW) 검출
2. 과전압(HW & SW) 검출
3. IPM 에러
4. +24V, +15V, -15V 에러

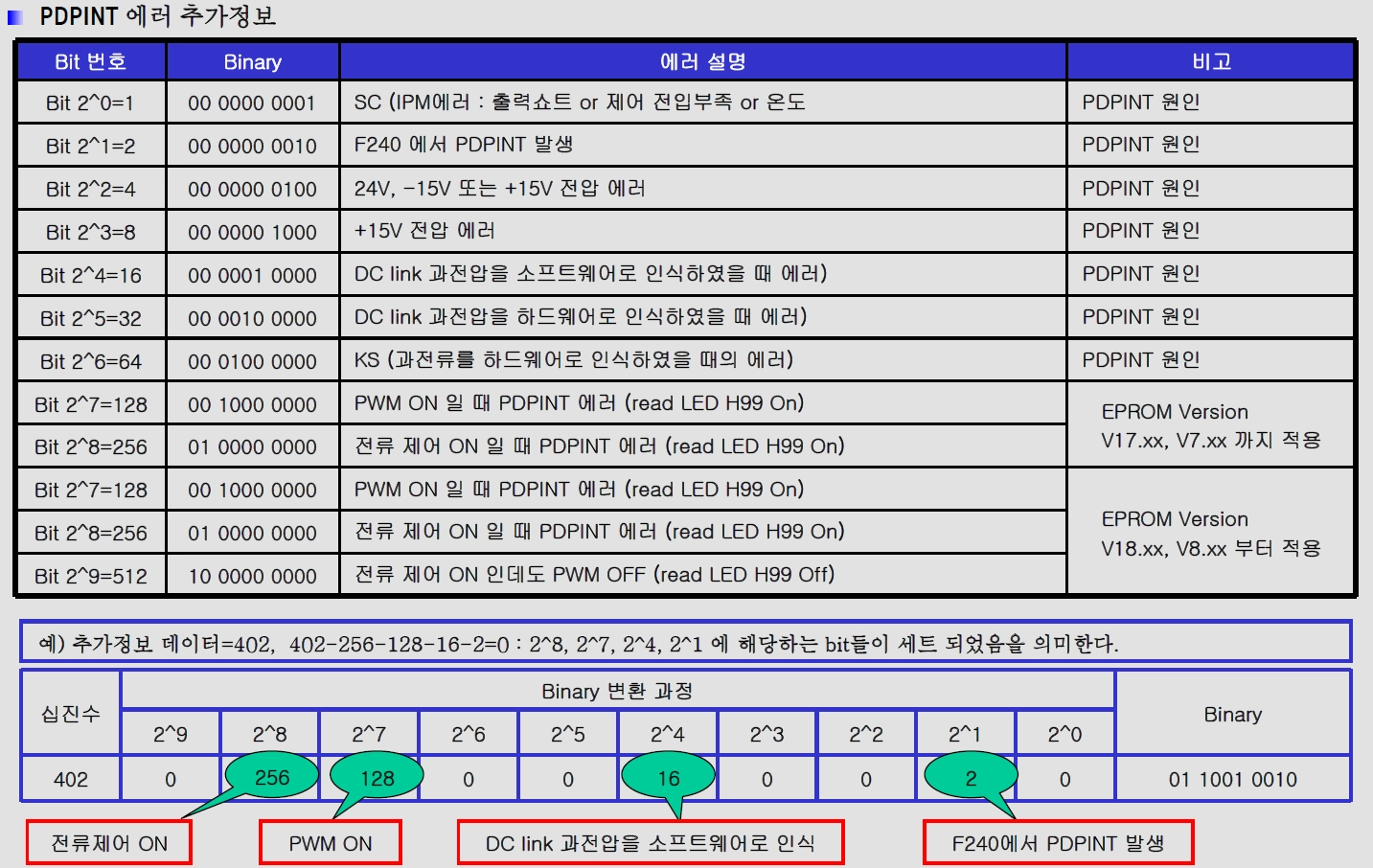

PDPINT 테이블
참조
1.과전류 에러 참조
2.과전압 에러 참조
3.PDI확인:IPM교체
4.SMPS확인:PDI교체
10초 동안 STOP
5회 발생 후 F240
Reset
1. 모터 3상의 전류편차가 인버터 최대전류의 50% 이상 일 때
2. F240 Time error
Trip시의 모터 전류
1.모터 코일의 절연 체크
접지결선체크, 메인 입력, 모터케이블
2.TMI2교체
STOP; F240 리셋
과전류(HW) 검출
Trip시의 모터 전류
1.No load up, full load down시 전류 측정 체크하여 양쪽이 비슷하면 엔코터 측, 양쪽이 차이 나면 모터 측 의심.
2.엔코더 및 엔코더 케이블 점검 및 교체
3.모터 케이블 및 모터 교체
4.PDI PCB 및 전류 센서 확인 또는 교체
STOP; F240 리셋
F240의 전류제어 오류
Trip시의 속도
EMC(노이즈)에러, 접지라인,엔코더 체크
TMI PCB 체크 및 교체
STOP; F240 리셋
1. C167과 F240의 통신 에러
2. PDPINT 에러
3. Earth 에러
4. F240의 전류제어 오류
2:warthdog
4:software reset
16:address불명확
128:power on
1.참조(C167과 F240의 통신에러)
2.참조(PDPINT에러)
3.참조(Earth에러)
4.참조(F240의 전류에러 오류)
STOP; F240 리셋
방열판 과열(90도 이상)
(1 KΩ )
Trip시의 모터 전류
1.인버터 FAN(470Ω) 구동 유무 확인
2.모터전류 확인 후 비정상적이면
1)파라미터 확인
2)엔코더 및 케이블 확인
근접 층 이동 후 STOP 혹은 30초 후 STOP
모터 과열
Trip시의 모터 전류
1.모터 과열
2.모터 PTC센서 확인
3.모터 전류 확인(정격전류)
근접 층 이동 후 STOP 혹은 30초 후 STOP
DC link전압 410V 이하
Trip시의 DC 전압
1.인버터 구동 중에 안전라인 off되거나 MC1이 off되면 발생
(점검 운전 중 많이 발생→실제 에러 아님)
2.전류제한 저항 확인
3. P116확인:전압측정(P
N간)후 측정치와 다를 경우 PDI PCB체크 및 교체
N간)후 측정치와 다를 경우 PDI PCB체크 및 교체정상적인 운행 중에
발생하면 STOP
DC link전압 780V이상
Trip시의 DC 전압
1.DBR결선 및 동작 상태 확인
2.P116확인:전압측정(PN간)후 측정치와 다를 경우 PDI PCB체크 및 교체
N간)후 측정치와 다를 경우 PDI PCB체크 및 교체STOP
속도 편차 에러
Trip시 속도
1.P106(지령치)와 P101(실제속도) 체크
2.엔코더 및 케이블, 콘넥터 확인(P105)
3. 엔코더 확인(P105)
4. P3, P4, P13, P14, P40, P96 확인
STOP
과속(130%)검출
Trip시 속도
1.P106(지령치)와 P101(실제속도) 체크
2.엔코더 및 케이블, 콘넥터 확인(P105)
3. 엔코더 확인(P105)
4. P3, P4, P13, P14, P40, P96 확인
STOP
컨버터 준비 안됨
1.메인 입력케이블 접속 상태(R,S,T)확인
2.KM1 콘텍터 동작 확인
3.RNBK PCB의 X511,X521콘넥터 확인
4.RMC PCB의 X705 콘텍터 확인
CPIK-R
브레이크 에러
1.RMBK PCB확인
- X551의 전압확인(핀2-3 : AC115V
- X515의 전압 확인(핀1-4 : DC100~110V)
- X517의 콘택터 ON/OFF 확인
- X514의 핀 7-8, 9-10 확인
- X519의 핀4-6, 5-6확인
2. TMI2 X92의 핀 4-6, 5-6 확인
3.브레이크의 접점 확인
CPIK-R
속도 편차
1.P106(지령치)와 P101(실제속도) 체크
2.엔코더 및 케이블, 콘넥터 확인(P105)
3. 엔코더 확인(P105)
정지
